12V 5G Antenna 12275RPM Micro BLDC Motor 16mm 0.547A Mini Brushless Motor
Kontak Person : Enya
Nomor telepon : 86-18988788151
Ada apa : +8618988788151
Kuantitas min Order : | 100 | Harga : | Negotiated The Price |
---|---|---|---|
Kemasan rincian : | 20 PC per karton atau sebagai permintaan | Waktu pengiriman : | 7-10 hari kerja |
Syarat-syarat pembayaran : | T/T, D/A | Menyediakan kemampuan : | 6000 pcs per bulan |
Tempat asal: | CINA | Nama merek: | SECORE |
---|---|---|---|
Sertifikasi: | CE ROHS | Nomor model: | SC-57S05 |
Informasi Detail |
|||
MOQ: | 100 PCS | Tegangan Nominal: | 36V |
---|---|---|---|
RPM Kecepatan beban gratis: | 5800RPM ±10% | arus beban bebas: | 0.8A Maks |
Kecepatan terukur: | 4000rpm±10% | Nilai torsi: | 0,055Nm |
Arus puncak: | 3.5A | Torsi puncak: | 0.16Nm |
Konstanta torsi: | 0,053 Nm/A | panjang motor: | 45mm |
Cahaya Tinggi: | Motor Brushless Bulat 5800RPM,Motor Brushless Bulat Torsi Tinggi,Motor Bldc Tanpa Sensor |
Deskripsi Produk

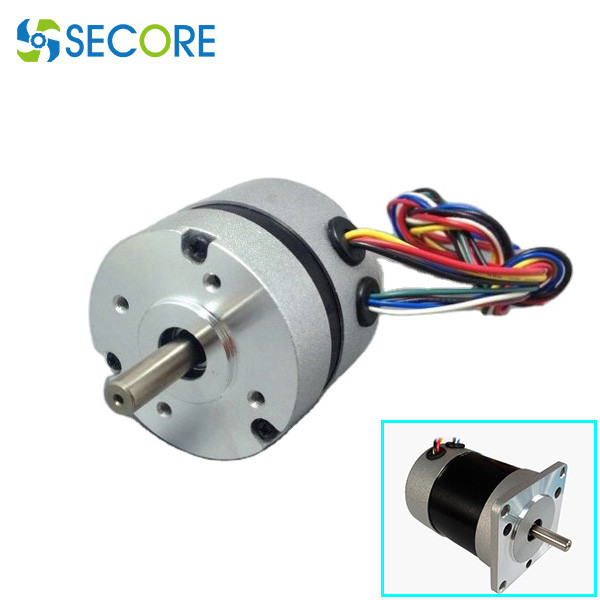

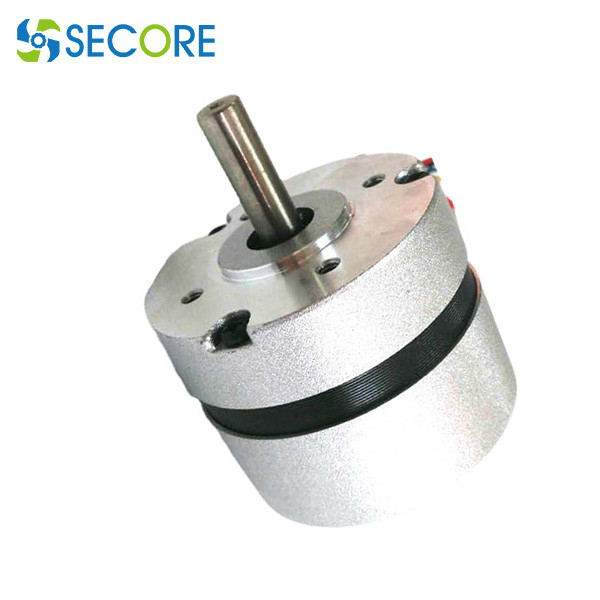

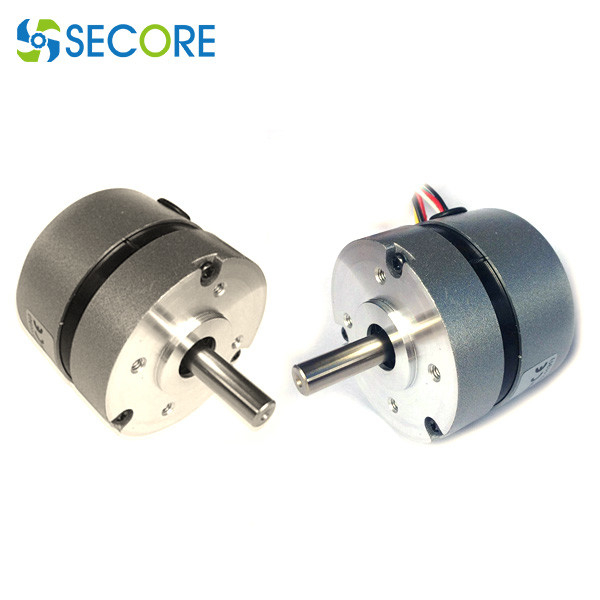

Putaran Torsi Tinggi 57mm Brushless Motor Nema 23 Motor Bldc Tanpa Sensor
SPESIFIKASI / Peringkat berkelanjutan untuk motor brushless 57mm 23W
Nomor model | 57BL01 | 57BL02 | 57BL03 | 57BL04 | 57BL05 | |
Jumlah tiang | 4 | |||||
Jumlah Fase | 3 | |||||
tegangan pengenal | VDC | 36 | ||||
nilai daya | W | 46 | 92 | 133 | 180 | 23 |
Kecepatan terukur | RPM | 4000 | 4000 | 4000 | 4000 | 4000 |
Nilai torsi | Nm | 0.11 | 0,22 | 0.32 | 0.43 | 0,055 |
Arus puncak | SEBUAH | 6.8 | 11.5 | 16,5 | 20.5 | 3.5 |
Torsi puncak | Nm | 0.39 | 0,7 | 1 | 1.27 | 0.16 |
Perlawanan | Ohm | 1.5 | 0,7 | 0,45 | 0,35 | 4.1 |
Induktansi | mH | 4.2 | 2.16 | 1.4 | 1 | 10 |
Konstanta torsi | Nm/A | 0,063 | 0,063 | 0,063 | 0,063 | 0,053 |
Kembalikan konstanta EMF | V/RPM | 6.6 | 6.6 | 6.6 | 6.6 | 5.54 |
Inersia rotor | g.cm² | 75 | 119 | 173 | 230 | 30 |
panjang motor | mm | 55 | 75 | 95 | 118 | 45 |
berat | kg | 0,5 | 0,75 | 1 | 1.25 | 0,25 |
Prinsip kerja motor DC brushless
Sistem tenaga motor DC brushless terdiri dari tiga bagian: rotor, stator dan sensor posisi.Pergantian sensor posisi arus belitan stator dalam urutan tertentu sesuai dengan perubahan posisi rotor (yaitu, mendeteksi posisi kutub rotor relatif terhadap belitan stator, dan menghasilkan sinyal penginderaan posisi pada posisi tertentu, yang diproses oleh rangkaian konversi sinyal Untuk mengontrol rangkaian sakelar daya, alihkan arus belitan menurut hubungan logis tertentu).Tegangan kerja belitan stator disediakan oleh rangkaian sakelar elektronik yang dikendalikan oleh keluaran sensor posisi.Ada tiga jenis sensor posisi: sensitif magnetik, fotolistrik, dan elektromagnetik
Motor DC brushless mengadopsi sensor posisi peka magnet, dan komponen sensor peka magnetnya (seperti elemen Hall, dioda peka magnet, tabung kutub peka magnet, resistor peka magnet atau sirkuit terpadu khusus aplikasi, dll.) dipasang pada rakitan stator.Untuk mendeteksi perubahan medan magnet yang dihasilkan ketika magnet permanen dan rotor berputar.
